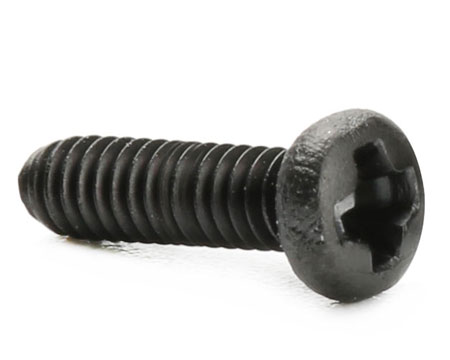

為了降低圓頭十字槽機絲螺絲在裝配時候的風險，在做表面處理的時候，會嚴格控制鍍層的厚度，確保電鍍之后的螺絲緊固件不會超過客戶的公差。
表1 鍍層厚度
μm
|
公稱鍍層厚度 |
有效鍍層厚度 |
||
|
局部厚度 min |
批平均厚度 |
||
|
min |
max |
||
|
3 |
3 |
3 |
5 |
|
5 |
5 |
4 |
6 |
|
8 |
8 |
7 |
10 |
|
10 |
10 |
9 |
12 |
|
12 |
12 |
11 |
15 |
|
15 |
15 |
14 |
18 |
|
20 |
20 |
18 |
23 |
|
25 |
25 |
23 |
28 |
|
30 |
30 |
27 |
35 |
如果圓頭十字槽機絲螺絲公稱長度l＞5d，在測量批平均厚度的時候，應使用小于表1規(guī)定的公差鍍層厚度，見表2
表2 普通螺紋鍍層厚度的上偏差值
|
螺紋P/mm |
粗牙螺紋公稱直徑d/mm |
外螺紋 |
||||||||||||||
|
公差帶位置g |
公差帶位置f |
公差帶位置e |
||||||||||||||
|
基本偏差/μm |
鍍層厚度/μm max |
基本偏差/μm |
鍍層厚度/μm max |
基本偏差/μm |
鍍層厚度/μm max |
|||||||||||
|
1) |
2) |
1) |
2) |
1) |
2) |
|||||||||||
|
所有公稱長度 |
公稱長度l/mm |
所有公稱長度 |
公稱長度l/mm |
所有公稱長度 |
公稱長度l/mm |
|||||||||||
|
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
||||||||
|
0.2 |
1 1.2 |
-17 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.25 |
1 1.2 1.4 |
-18 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.3 |
1.4 |
-18 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.35 |
1.6 1.8 |
-19 |
3 |
3 |
3 |
3 |
-34 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.4 |
2 |
-19 |
3 |
3 |
3 |
3 |
-34 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.45 |
2.2 2.5 |
-20 |
5 |
5 |
3 |
3 |
-35 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.5 |
3 |
-20 |
5 |
5 |
3 |
3 |
-36 |
8 |
8 |
5 |
5 |
-50 |
12 |
12 |
10 |
8 |
|
0.6 |
3.5 |
-21 |
5 |
5 |
3 |
3 |
-36 |
8 |
8 |
5 |
5 |
-53 |
12 |
12 |
10 |
8 |
|
0.7 |
4 |
-22 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-56 |
12 |
12 |
10 |
8 |
|
0.75 |
4.5 |
-22 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-56 |
12 |
12 |
10 |
8 |
|
0.8 |
5 |
-24 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-60 |
15 |
15 |
12 |
10 |
|
1 |
6 7 |
-26 |
5 |
5 |
3 |
3 |
-40 |
10 |
10 |
8 |
5 |
-60 |
15 |
15 |
12 |
10 |
|
1.25 |
8 |
-28 |
5 |
5 |
3 |
3 |
-42 |
10 |
10 |
8 |
5 |
-63 |
15 |
15 |
12 |
10 |
|
1.5 |
10 |
-32 |
8 |
8 |
5 |
5 |
-45 |
10 |
10 |
8 |
5 |
-67 |
15 |
15 |
12 |
10 |
|
1.75 |
12 |
-34 |
8 |
8 |
5 |
5 |
-48 |
12 |
12 |
8 |
8 |
-71 |
15 |
15 |
12 |
10 |
注：1）測量局部厚度時，鍍層厚度的最大值
2）測量批平均厚度時，鍍層厚度的最大值
提供的粗牙螺距信息僅為方便使用，決定特性的是螺距。
當要求較高的抗腐蝕性能時，沉積鍍層厚度大于表2數值或者圓頭十字槽機絲螺絲螺距小于表2數值的時候，需要將螺紋尺寸制出特殊的極限和公差。
