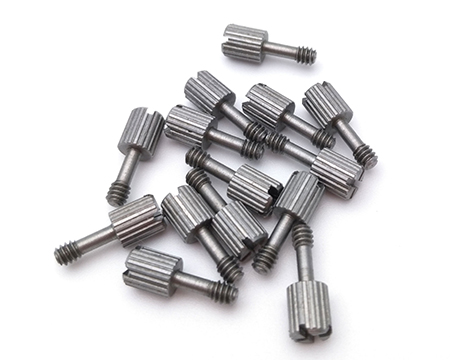

作為一家定制生產非標異形螺絲的供應商，經常需要繪制圖紙給客戶進行確認，那么不銹鋼異形螺絲的圖紙要怎么繪制呢？
首先，繪制出改不銹鋼異型螺絲的外形圖，長度，公稱直徑等；其次，在制作3D圖中，然后在技術要求注明，異形螺紋按照3D圖來制作；最后，盡量讓異形螺絲接近標準，出具螺距、螺紋大徑、中徑、底徑等參數，使看圖紙的人都能清楚明白。
不銹鋼異型螺絲畫頭部：根據螺絲頭部的形狀和比例畫出頭部形狀，然后畫出螺絲的槽型。還有一部分不可以忘記，就是螺絲頭部的頂視圖。這樣螺絲的頭部就畫出來了。
畫不銹鋼異型螺絲螺紋：在通過螺紋軸線的剖面上，螺紋的輪廓形狀稱為牙型。相鄰兩牙側面間的夾角稱為牙型角。常用普通螺紋的牙型為三角形，牙型角為60°。
如果您需要定制不銹鋼異型螺絲，我們可以為您免費提供圖紙，同時也可以提供樣品。
