不銹鋼螺釘生產廠家世世通帶你解讀螺絲圖紙

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-04-16 09:03:33【大中小】

12_wps圖片

1．什么稱為公差？

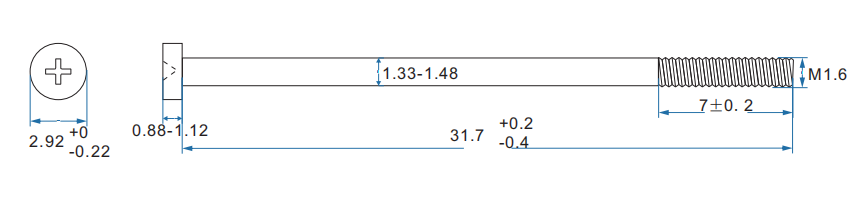

答：公差是指允許零件尺寸和幾何參數的變動量差。不銹鋼螺釘生產廠家世世通以下面這個圖紙為例，帶你解讀螺絲緊固件圖紙。例如長度31.7mm, 那它的長度公差則是+0.2，-0.4，即長度在31.3-31.9mm之間，那它則是符合客戶要求的。又如，螺紋長度是7mm, 依據圖紙，它的公差即為±0.2.

2．什么稱為基本尺寸？

答：基本尺寸指的是設計者給定的尺寸。例如不銹鋼螺釘生產廠家世世通提供的圖紙中，螺絲尺寸可以表示為M1.6x31.7, 頭部直徑2.92， M1.6和31.7和2.92都是基本尺寸。

3．什么稱為實際尺寸？

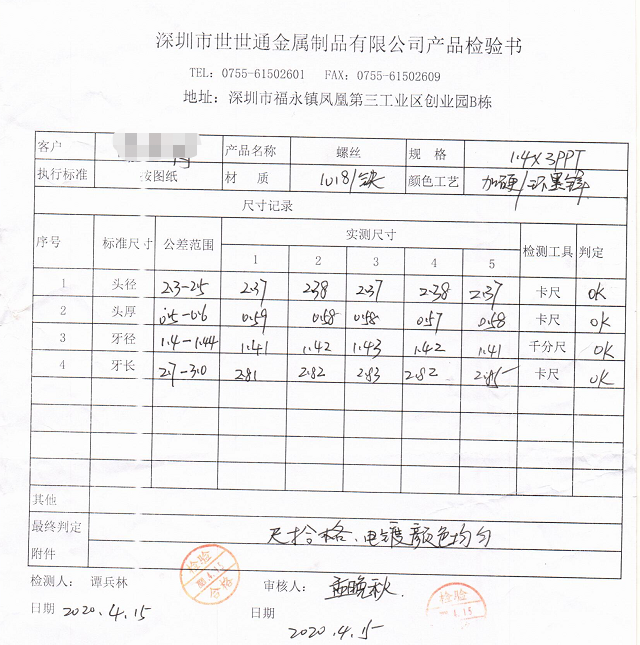

答：實際尺寸是通過實際測量后獲得的尺寸。我們還是舉例說明，我們來看一下不銹鋼螺釘生產廠家的產品檢驗書。檢驗規格書里的實測尺寸就是我們這里說的實際尺寸，實際尺寸在公差范圍內，則產品合格，通常我們會使用千分尺和卡尺測量。
