在螺絲廠家內，除了遍地是螺絲外，常見的就是螺絲圖紙了，客戶想要咨詢價格，要生產螺絲緊固件，都要與螺絲廠家確認生產螺絲緊固件的規格及尺寸。圖紙則是必須要有的。

那么當我們手上拿到客戶給到的一張圖紙時，我們怎么看呢?怎么從圖紙中標注的規格尺寸找到我們需要的螺絲數據？今天世世通螺絲廠家就來簡單的介紹一下螺絲緊固件的圖紙怎么看。

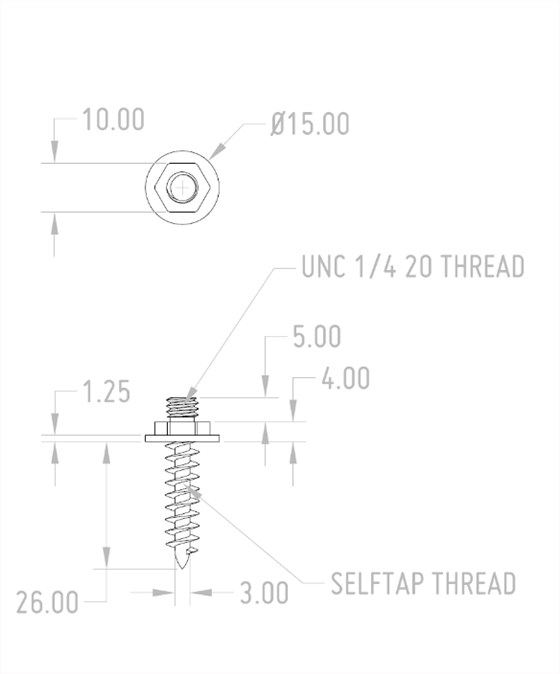

首先我們來看一個簡單的圖紙（上圖），這是一張算是很簡單的圖紙，我們在圖紙中一眼就能看到其螺絲的外觀是什么形狀的，圖中上方的是螺絲從上往下看的正面圖

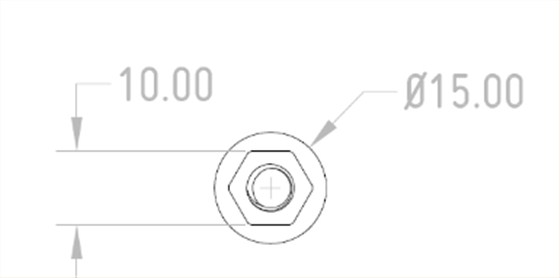

我們可以從上圖中看到，上方是是個六角頭，六角對邊直徑是10mm,六角頭下方是圓形，圓形直徑是15

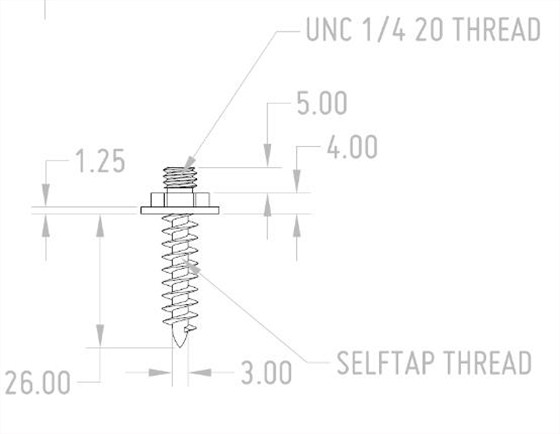

再結合下面的螺絲正面圖，我們就可以很容易的知道螺絲的外形及螺絲的規格尺寸，

我們從上至下開始看， 上右標注的是螺紋螺距的要求，1/4 20的牙距，往下的5mm數據指的是六角與上方的長度，再往下的4mm指的是圓形加六角的厚度，再左邊的1.25mm的數據指的是圓形的厚度，那么我們就知道，六角螺母的厚度為2.75.

再往下方的26mm，它指螺絲的長度，底部到圓形位置的長度，及螺絲的直徑為3mm,

螺絲圖紙要標注螺絲的基本信息，每個部分的規格及尺寸要求。

深圳世世通螺絲生產廠家有著19年非標螺絲定制生產經驗，可按客戶要求設計 ，研發，定制生產各種非標異形螺絲，可免費提供設計圖紙及方案，如需定制螺絲緊固件，可拔打世世通螺絲定制電話：13662281868
