美標螺絲螺紋量規的標準主要有：

1.ASME B1 1-2003.統一英寸制螺紋

2.ASMEB1.2-1983 統一英寸制螺紋的量規和測量。

美標螺絲的基本要求

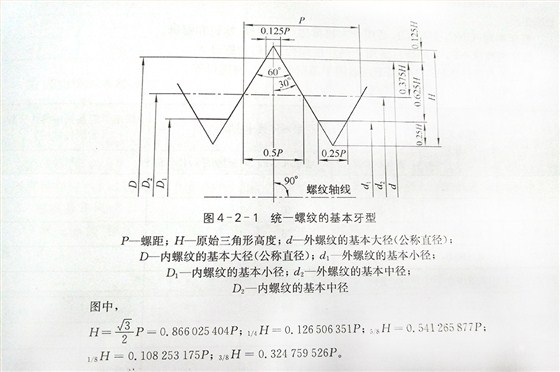

1.螺紋牙型，美標螺紋的基本牙型如下。

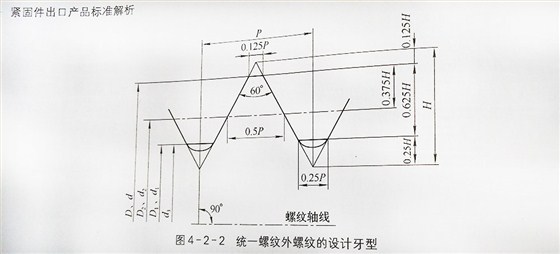

美標螺絲螺紋的設計牙型：1，外螺紋的設計牙型，外螺紋牙型一般要求牙底為圓弧形狀，如果圓弧半徑不小于0.108P，這種螺紋的代號為UNR，對于高可度外螺紋緊固件必須采用UNR螺紋，美標螺紋統一螺紋外螺紋的牙型如下圖

2.內螺紋的設計牙型，美標螺紋內螺紋的設計牙型與統一螺紋基本牙型基本相同，但內螺紋對牙底圓弧半徑?jīng)]有要求。

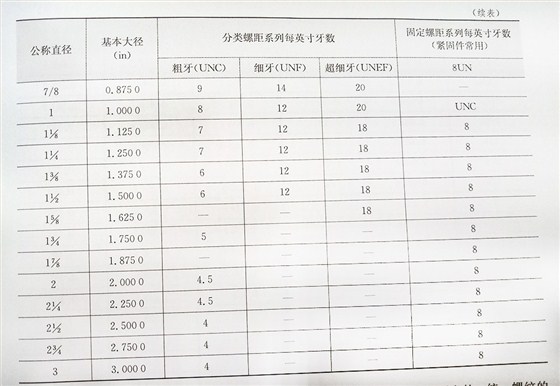

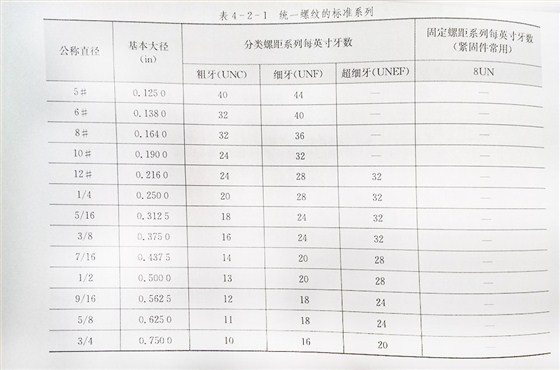

美標螺紋的直徑與螺距系列，

1.標準系列，美標是因?yàn)榈臉?biāo)準系列包括了“分類螺距系列”和“固定螺距系列”兩個系列。其中分類螺距系列，又有以下三種，粗牙——unc系列，細牙——unf系列，超細牙——unef系列。例如，公稱直徑1/2in的緊固件，每英寸13牙為unc，每英寸20牙為unf，每英寸28牙為UNEF,粗牙系列適用于大批量生產的螺栓，螺釘和螺母 ，細牙系列，適用于高強度螺栓，螺釘和螺母 。超細牙系列，適用于薄壁管螺紋，薄螺母等。

固定螺距系列，顧名思義固定 螺距系列的螺距，在一個系列中是固定不變的，統一螺紋的固定螺距有八種，4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN，其中緊固件常用的8UN,即每英寸8牙系列。在緊固件中，常用8UN代替1in以上大直徑螺栓，螺釘和螺母 的粗牙螺紋系列。

特殊系列，美標螺紋比較常用的特殊系列是UNS或UNRS系列，對于薄壁管修的中的螺紋，當直徑在1/4~1in范圍中，推薦選用每英寸27牙的特殊系列的美標螺紋，即UNS系列螺紋。

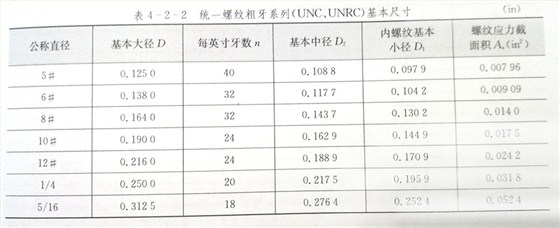

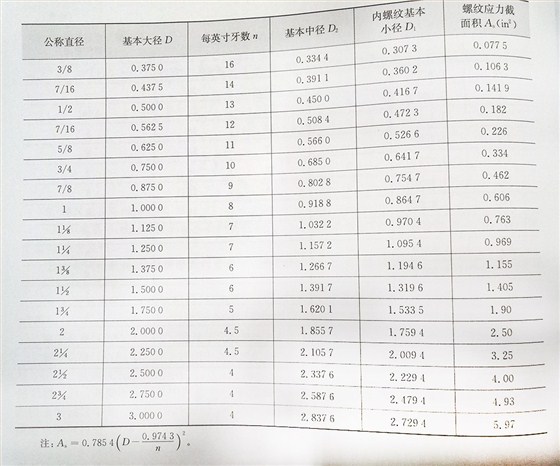

美標螺絲螺紋基本尺寸如下：
