有時螺栓在出貨時檢驗時，會發(fā)現(xiàn)部分的螺栓表面有裂縫。它大多數(shù)的清晰地出現(xiàn)在螺栓頭部的表面?？赡軙衅渌麏A雜物。而這種裂縫的形成有可能是在鑄造時或者在其他成型工藝或熱處理的過程中，由于螺栓受到外界的應(yīng)力而造成的，當螺栓工作再次加熱時通常由于氧化皮的剝落耐使用裂縫變死。

那么如果螺栓出現(xiàn)裂縫是因為什么原因呢，其外觀表現(xiàn)又是如何的，今天世世通螺絲廠家就來簡單的介紹一下：

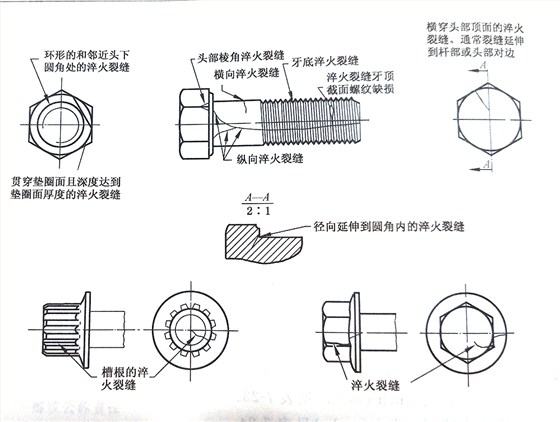

上圖中的這種裂縫出現(xiàn)在螺栓的頭部，很有可能是在熱處理過程 中，由于過高的熱應(yīng)力和應(yīng)變，都可能產(chǎn)生的淬火 裂縫 ，淬火裂縫 通常是不規(guī)則相交，無規(guī)律方向 的呈現(xiàn)在螺栓緊固件的表面。當然這種情況下，無論是任何深度，任何長度或任何部位的淬火 裂縫 都是不允許存在的。

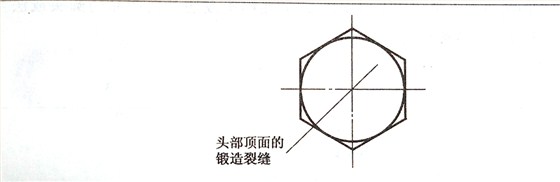

最常見的就是頭部頂面出現(xiàn)的鑄造裂縫 ，這種裂縫造成的原因可能是在切料或鑄造的工序中產(chǎn)生產(chǎn)的，并位于螺栓與螺釘?shù)念^部頂面。這種情況在螺絲的生產(chǎn)過程中是可以避免的，大多數(shù)是在調(diào)試生產(chǎn)時，未能將機器設(shè)備調(diào)整到合適的地步，力過大或者是模具不適用都有可能是造成以上這種情況出現(xiàn)。

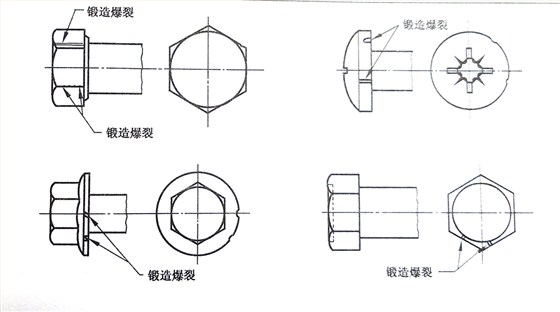

上圖中的這種現(xiàn)象屬于鑄造爆裂，它是在鑄造過程 中產(chǎn)生鑄造爆裂，如在螺栓和螺釘六角頭的對角上，或在法蘭面或圓頭產(chǎn)品的圓周上，或在凹穴頭部隆起部分出現(xiàn)。

六角頭及六角法蘭面螺栓和螺釘，六角法蘭面螺栓和螺釘?shù)姆ㄌm面上的鑄造爆裂，不應(yīng)該延伸到螺栓頭部的頂面和頂圓（倒角圓）或螺栓 頭下支承面內(nèi)，對角上的鑄造爆裂，不應(yīng)使用對角寬度減小到低于規(guī)定的最小尺寸，

螺栓 和螺釘凹穴頭部隆起部分的鑄造爆裂，其寬度不應(yīng)超過0.06d或深度低于凹穴部分，圓頭螺栓和螺釘及六角法蘭面螺栓，螺栓和螺釘?shù)姆ㄌm面和圓頭圓周上的鑄造爆裂不應(yīng)超過以下極限 ，

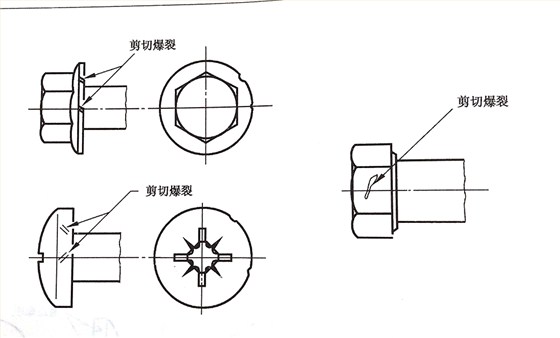

在鑄造過程中可能產(chǎn)生剪切爆裂，如在圓頭或法蘭面產(chǎn)品的圓頭或法蘭面的圓周上出現(xiàn)，通常和產(chǎn)品軸心線約成45°。疓切爆裂也可能產(chǎn)生在六角頭產(chǎn)品的對邊平臺上。

1/5
